導流散熱立式魯氏鼓風機

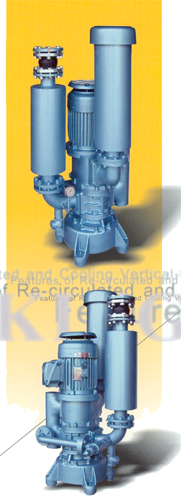

外觀圖

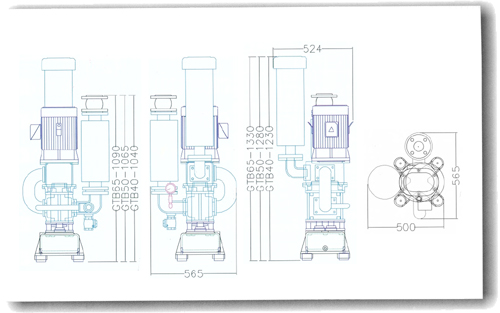

GTB40、50、65 外觀尺寸圖

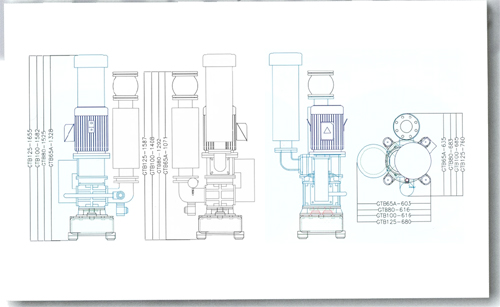

GTB65A、80、100、125 外觀尺寸圖



導流散熱立式魯氏鼓風機特色

★ 低噪音:入口採用二段式消音及增加緩衡隔音室設計,出口並加豎立出口消音器,可有效降低空氣壓縮之回流噪音。

★ 高效率:葉輪採用高效率之二葉圓滑對稱設計,並經CNC專用刨床精密加工,使葉輪之間隙極小,更加提高鼓風機之效率。

★ 震動小壽命長:鼓風機采豎軸直立式設計,葉輪經極精密之動平衡校正彈簧片固定軸承設計,使用鼓風機之震動值小於15m。(當鼓風機全載運轉時,可將五十元硬幣豎立而不倒)

★ 節省空間:導流散熱立式魯氏鼓風機之整體構造,為直立式馬達直接聯結鼓風機,出入口消音器皆採用直立設計,可節省鼓風機之占地空間。

★ 逆轉保護裝置:鼓風機特別加裝逆轉保護裝置,在鼓風機不慎馬達逆轉時,亦不會造成鼓風機之損壞。

★ 可自行調整風量大小:當有調整風量大小之需要時,可特別訂制風量調整裝置,風量之大小可隨時自行調整。

★ 軸承以冷空氣導流散熱強制冷卻:利用鼓風機之入口冷空氣,將其導入軸承四周可迅速冷卻軸承,因此軸承不過熱,潤滑油脂不變質,可延長更換油脂之時間。

★ 採用全密閉式外型馬達:即使將鼓風機放置室外亦不怕風吹日曬雨淋。

★ 永久免更換皮帶:鼓風機與馬達採用連軸器直接傳動,可節省更換皮帶之費用,並可避免皮帶粉屑對環境之污染。
免固定:特殊防震腳設計,重心穩機身不晃動,免固定配管及施工容易。

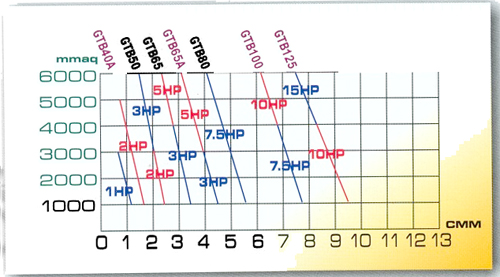

導流散熱立式魯氏鼓風機性能曲线图

50HZ 曲線圖



60HZ 曲線圖





導流散熱立式魯氏鼓風機结构图及材质表



名     稱 材 質
A 直立式馬達 FC200 1
B 導流散熱連結座 FC250 1
C 連結器 FCD500 1
D 軸承固定片 S45C 4
E 碟形彈簧片 N63CA 4
F 軸承 SUJ2 4
G 軸心套 S45C 2
H 軸承座 FC250  2
I 本體 FC250  1
J 葉片 FCD500 2
K 轉軸 SCM440  2
L 軸封 MBR 2
M 齒輪 SCM415  2
N 甩油片 SS41 1
O 固定螺絲帽 S45C  2
P 油箱 FC250 1
Q 油栓 SUS304  2
R 支撐腳 FC250 4
S 防震墊 SBR 4
